潔凈室控制微粒污染的主要途徑：

1.控制污染源，減少污染發生量；

2.迅速有效地排除室內已經發生的污染；

3.有效地阻止室外的污染侵入。（或有效地防止室內污染逸至室外）

潔凈室控制微粒污染的主要途徑：

1.控制污染源，減少污染發生量；

2.迅速有效地排除室內已經發生的污染；

3.有效地阻止室外的污染侵入。（或有效地防止室內污染逸至室外）

一、非單向流潔凈室

主要特點：從來流到出流之間氣流的流通斷面是變化的。也稱亂流。

流態實質：急變流，紊流，穩定流。

（1）孔板頂送 有全孔板頂送與局部孔板頂送之分。全孔板頂送風速小，氣流分布均勻，可達到1000級潔凈度。局部孔板頂送與全孔板頂送比，風速大，在墻側有渦流并部分沿側墻向上翻卷，經頂棚到中間，隨潔凈氣流向下流，混入和污染潔凈氣流。其潔凈度可達10000級。

（2）流線型散流器頂送 此種氣流組織方式適用于4米以上的高大廠房。

（3）高效過濾器風口頂送 高效過濾器布置在送風口，一般帶擴散板，可獲得1000級到100000級潔凈度，是一種常用的氣流組織形式。

（4）側送 一般采用側送，同側下側回。此種形式適用于層高較低的廠房，多用于舊廠房改造。側送室內渦流多，潔凈度只能達到10000級，但工程造價低。

非單向流潔凈室的作用原理是：當一股干凈氣流從送風口送入室內時，迅速向四周擴散、混合。同時把差不多同樣數量的氣流從回風口排走，這股干凈氣流稀釋著室內污染的空氣，把原來含塵濃度很高的室內空氣沖淡了，一直達到平衡。所以氣流擴散的越快，越均勻，那么稀釋的效果當然越好。

非單向流潔凈室的原理就是稀釋作用。

根據非單向流潔凈室的工作原理，它可以達到的潔凈度一般為1000~10 000（6-7）級，如果設計合理，部分情況下可達100（5）級。室內換氣次數越大，一般來說，所得潔凈度也越高。

二、層流潔凈室

      層流潔凈室的進風面布滿高效過濾器，整個送風面是一個大送風口，送風氣流經靜壓箱和高效過濾器的均壓均流作用，從送風口到回風口氣流流線彼此平行，充滿全室斷面，以均速向前推進，就像個大活塞，把室內原污染空氣排入回風口，從而達到凈化室內空氣的目的。由于氣流的流線始終是平行的，無渦流，因此層流亦稱平行流潔凈室。根據氣流組織形式分垂直層流潔凈室和水平直層流潔凈室。

1、垂直單向流潔凈室

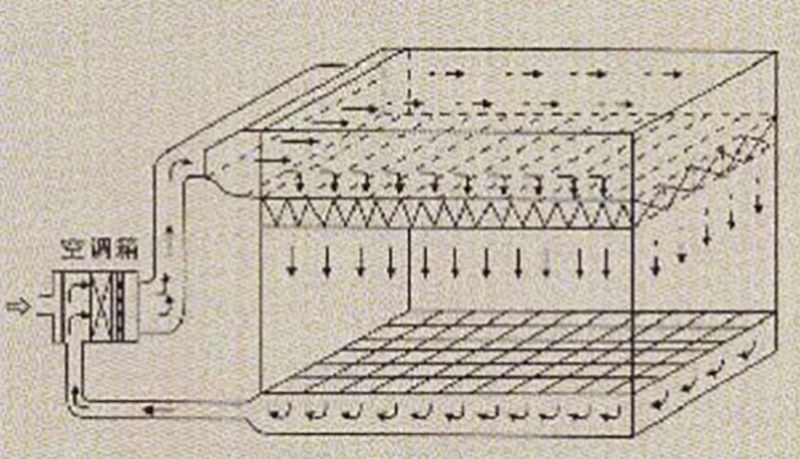

（1）頂棚滿布高效過濾器送風，全地板格柵回風

這是典型的垂直單向流潔凈室，見圖。

優點是：可獲得均勻向下的單向氣流，因而自凈能力強，能夠達到最高的潔凈度級別。

缺點是：頂棚結構較復雜，造價和維護費用高，高效過濾器堵漏較困難。

（2）側布高效過濾器頂棚阻尼層送風，全地板格柵回風

（3）頂棚和側面雙布高效過濾器送風，全地板格柵回風

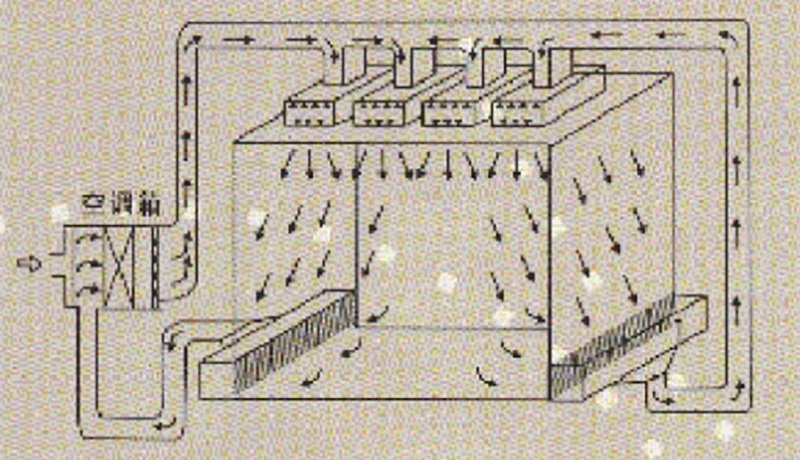

（4）全頂棚送風，兩側下回風

2、水平單向流潔凈室

（1）送風墻滿布高效過濾器水平送風，全墻面回風

（2）“隧道”式單向流送風

基本原理

在單向流潔凈室內，干凈氣流不是一股或幾股，而是充滿全室斷面，所以這種潔凈室不是靠摻混作用，而是靠推出作用將室內臟空氣沿整個斷面排至室外，從而達到凈化室內空氣的目的

3、主要特點

（1）全室斷面上的流速比較均勻。

（2）至少在工作區內流線平行。流線平行指均流線彼此平行。

（3）至少在工作區內沒有渦流。

4、單向流潔凈室的三項特性指標

（流線平行度、非單向流度、下限風速）

 1、流線平行度

流線平行的作用是保證塵源散發的塵粒不做垂直于流向的傳播。如果這種傳播范圍在允許范圍之內，則流線稍有傾斜也應該是許可的。這樣，對于單向流潔凈室就有一個允許的流線平行度。

工作區是主要工藝進行的區域，所以潔凈度級別是用工作區的含塵濃度表示的。我國對潔凈室工作區的規定是：自地面向上0.8 – 1.5m ，因工作臺面可能低到0.75 m ，因此，這里更嚴格地取為0.75 m。

（1）脈動速度

U=ū+△u

u—瞬時流速；

ū—時均速；

△u—脈動速度。

 2、非單向流度

公式

對于單向流潔凈室， 應不大于0.25，否則說明該單向流潔凈室的性能較差。

5、單向流潔凈室氣流速度的作用

1）污染氣流多方位散布：

2）污染氣流與送風氣流同向：

3）污染氣流與送風氣流逆向：

4）全室被污染：

A. 控制多方位污染

對于人體，風速達0.22m/s時，在距人體0.3m處，污染濃度已降低到5（100）級以下。

B. 控制同向污染

根據前面分析，若1.8 m高度位置散發的塵粒，希望不會超過該人的工作范圍而進入相鄰工作人員的范圍（人體正中至兩邊的最大距離為0.5m），以至于造成污染，則送風速度應不小于0.3m/s。

C. 控制逆向污染

垂直單向流潔凈室

垂直單向流潔凈室的主要逆向污染是從熱源上升的氣流，因此，其必要的送風速度應根據熱源參數確定。

水平單向流潔凈室

水平單向流潔凈室的主要逆向污染是人行走引起的二次氣流，因此，其必要的送風速度應根據二次氣流的流速確定。

D. 滿足合適的自凈時間

在全室被污染的情況下，要能以合適的時間，迅速地使室內空氣自凈，這就與潔凈室氣流的流速有很大關系。氣流速度大，自凈能力強，自凈時間短，但不經濟。研究發現，氣流速度大約在0.25 m/s以后，自凈時間基本趨于一致，達一分鐘左右，再提高速度，縮短自凈時間的作用已不明顯。
