所謂自吸泵，就是在啟動前不需灌水(安裝后首次啟動仍然需灌水)，經過短時間運轉，靠自吸泵本身的作用，即可以把水吸上來，投入自吸泵正常工作。此外如果長時間間歇使用的話，自吸泵每次開機需檢查泵體是否有引液。

　　按自吸泵材質分：有耐腐蝕的化工自吸泵，氟塑料材質，不銹鋼材質，鑄鐵材質等。

　　按自吸泵工作原理分為以下幾類：

　　1.氣液混合式自吸泵(包括內混式和外混式)

　　氣液混合式自吸泵的工作過程：由于自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。

　　2.水環輪式自吸泵

　　水環輪式自吸泵是將水環輪和水泵葉輪組合在一個殼體內，借助水環輪將氣體排出，實現自吸。當泵正常工作后，可通過閥截?cái)嗨h(huán)輪和水泵葉輪的通道，并且放掉水環輪內的液體。

　　3.射流式自吸泵(包括液體射流和氣體射流)

　　射流式自吸泵，由離心泵和射流泵(或噴射器)組合而成，依靠噴射裝置，在噴嘴處造成真空實現抽吸。

　　氣液混合式自吸水泵原理

　　氣水混合過程是在葉輪進口及葉輪內部進行的，故稱為內混式自吸泵。外混式自吸泵氣水混合過程是在葉輪外緣及葉輪外部進行的。

　　外混式自吸泵的工作原理是：自吸泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時候入口形成真空，使進水逆止門打開，吸入管內的空氣進入水泵內，并經葉輪槽道到達外緣。另一方面，被葉輪排到氣水分離室中的水又經左右回水孔流回到葉輪外緣。左回水孔流回的水在壓力差和重力的作用下，射向葉輪槽道內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。由于液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合(公眾號:泵管家)，生成氣水混合物，并不斷地流動致使氣水不能分離。氣水混合物在蝸殼出口被隔舌剝離，沿短管進入分離室。在分離室內空氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入水泵內，完成自吸過程。

　　內混式的自吸泵，工作原理與外混式自吸泵相同，其區別只是回水不流向葉輪外緣，而流向葉輪入口。內混式自吸泵在啟動時，須打開葉輪前下方的回流閥，使泵內液體流回到葉輪入口。水在葉輪高速轉動的作用下與吸入管來的空氣相混合，形成氣水混合物排至分離室。在這里空氣排出而水又從回流閥返回到葉輪入口。如此反復進行，直至空氣排盡，吸上水來。

　　自吸泵的原理結構分析圖

　　普通離心泵和混流泵，在啟動前必須向泵內灌水或用輔助真空泵，自吸裝置等抽氣引水。而自吸泵則不同，在首次灌水后，下次啟動下不需要灌水或只灌極少量的水，因而適用于起，停頻繁的流動性作業。

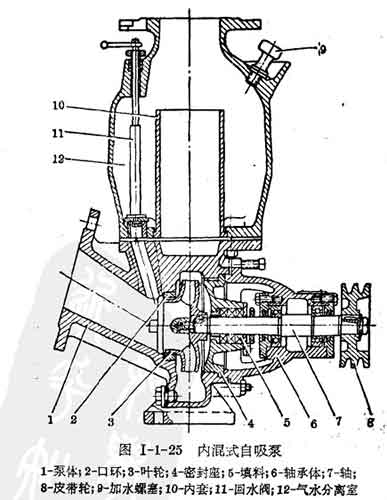

　　內混式自吸泵如圖所示，吸水室是向上傾斜的，可使泵內保持一定量的存水，泵出口處有氣水分離室，具有較大的過水面積，以造成氣水分離。在吸水室上方，開有回流孔與氣水分離室相通，形成循環水的通道。回流孔處裝有手動回流閥，自吸過程中打開，待正常出水后關閉。其他結構與懸架式泵相通。

　　氣水混合過程是在葉輪進口及葉輪內部進行的，故稱為內混式自吸泵。

　　外混式自吸泵氣水混合過程是在葉輪外緣及葉輪外部進行的。

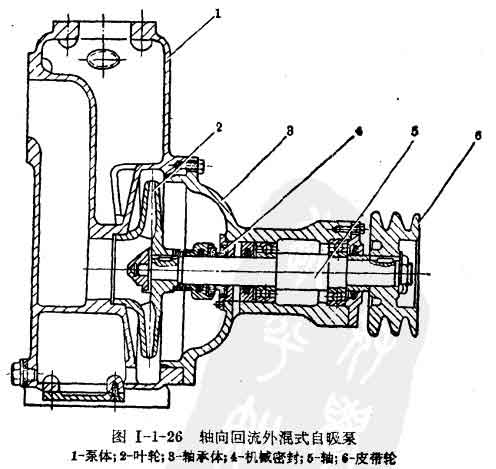

　　該圖為軸向回流式結構，相當于單蝸殼離心泵加一儲水室，儲水室有回流孔與蝸殼相通，水從軸向回流入葉輪外緣及外部。

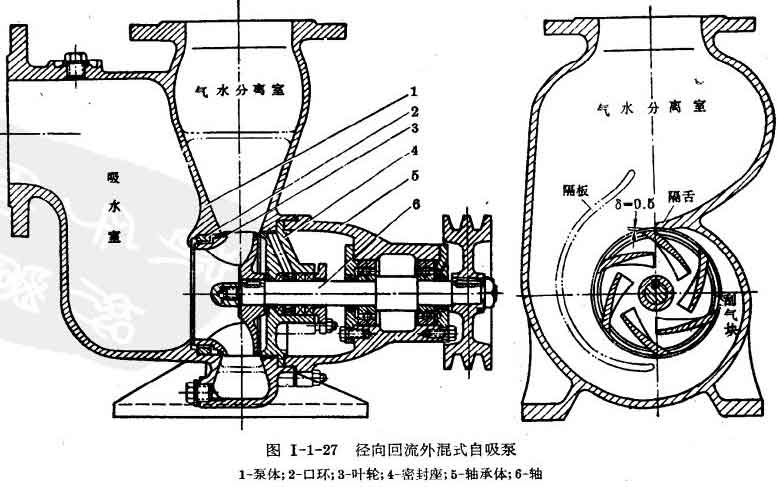

　　該圖為徑向回流式結構，蝸殼是雙層的，相當于過水?dāng)嗝孑^大的單蝸殼壓水室內加一塊曲率與其相似的隔板，把它分為內外兩個蝸形流到，泵體上不過水?dāng)嗝孀兇?，為氣水分離室，水從徑向回流入葉輪外緣及外部。

國外專家剖析自吸泵工作原理
