自吸磁力泵,原理結構圖,型號大全!

來源：www.madeinmm.com 時間：2020-01-04 10:35:43 熱度：182℃

文章摘要

導讀：本文是由安徽江南泵閥集團于2020-01-04 10:35:43發布的關于：磁力泵自吸泵自吸磁力泵自吸式磁力泵的資訊，其主要內容為：自吸磁力泵【自吸式磁力泵】是自吸泵與磁力泵的完整組合,因此即能徹底杜絕了一般軸傳動式離心泵軸封外跑,冒,滴,漏的現象.自吸磁力泵型號大全主要有以下幾款....

　　自吸磁力泵工作原理結構：

　　自吸式磁力驅動泵，是自吸泵與磁力泵的完整組合。采用磁力耦合傳動，不存在動密封點。因此即能***防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象。它由自吸泵、磁力傳動器、電動機三部分組成，關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。具有內封閉好、降能耗等多方面特點，使用時要注意防止顆粒進入、干摩擦等事項和問題。

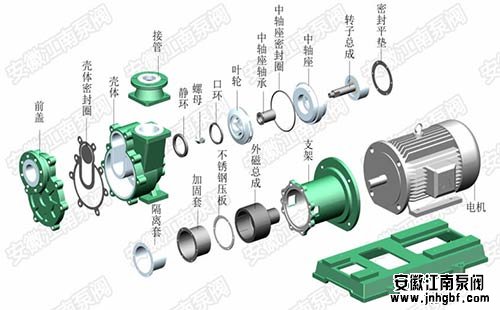

自吸磁力泵結構圖

　　自吸磁力泵種類型號大全：結構相似，按材質可分為以下幾款。

ZCQ氟塑料磁力自吸泵

CQZ不銹鋼自吸磁力泵

SCZF強力自吸磁力抽桶泵

　　自吸磁力泵(自吸式磁力泵)的優點：

　　1.泵軸由動密封變成封閉式靜密封，***避免了介質泄漏。

　　2.自吸磁力泵無需獨立潤滑和冷卻水，降低了能耗。

　　3.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。

　　4.自吸磁力泵過載時，內、外磁轉子相對滑脫，對電機、泵有保護作用。

　　5.無需灌泵，一次性灌泵，無需重復灌泵。長時間間歇性使用開機前需要檢查泵內是否有儲液，儲液蒸發需要重新灌泵。

　　6.無需裝底閥。自吸磁力泵具有自吸泵功能，無需裝底閥，避免了底閥易損，同時損害泵運行的危害。

　　自吸磁力泵主要用途：

　　自吸磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便、無泄漏、全密封設計。自吸磁力泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、渡液、揮發性液體，以及循環水設備配套。特別是易燃、易爆、揮發性液體的吸上工況，選用此泵則更理想。

　　自吸磁力泵的安裝及使用注意事項：

　　1、按基礎尺寸做好混凝土基礎，同時予埋地腳螺栓。

　　2、在安裝前應對自吸磁力泵和電機進行檢查，各部分應完好無損，自吸磁力泵內應無雜物。

　　3、將機組在基礎上，在底板和基礎之間放成對楔墊，通過高速墊，找正自吸磁力泵的水平。

　　4、自吸磁力泵的吸入，吐出管路應有支架，不能用泵來支承管路。進出口管路口徑應與自吸磁力泵進出口口徑相統一。

　　5、自吸磁力泵安裝時應先接進口管，加滿液體后再接出口管，校正轉向。自吸磁力泵的進口管道必須與泵匹配，且總長不能超過 5 米。

　　6、自吸磁力泵嚴禁抽取含有顆料的介質。

　　7、為防止雜物進入自吸磁力泵內，在進口處應設有過濾器，過濾面積應大于管路截面積的 3-4 倍。

　　8、揚程高的自吸磁力泵在出口管路上還應該安裝逆止閥，以防突然停機的水錘破壞。

　　9、必須讓自吸磁力泵的安裝高度符合泵的自吸高度，并考慮管路損失及介質溫度。

　　自吸磁力泵啟動和運行：

　　1、開車前應將自吸磁力泵內灌滿須輸送的液體(如泵是在吸上的情況)，關閉出口閘閥，接好電源。

　　2、接通電源，檢查自吸磁力泵的轉向是否正確。

　　3、機組試運轉 3-6 分鐘，如無異常現象可投入運行。

　　4、自吸磁力泵停機時，應先將出口的閘閥關閉，然后再切斷電源。

　　自吸磁力泵維修和保養：

　　1、定期檢查自吸磁力泵和電機，更換易損零件。

　　2、長期停機不用時，應清洗自吸磁力泵內流道并切斷電源。

　　3、自吸磁力泵嚴禁空運轉。

　　自吸磁力泵故障及排除：

故障	原因	解決
打不出液體	1．吸入管內有空氣	1．重新灌注液體或排空氣體
	2．吸入管漏氣	2．檢查吸入管路
	3．泵內灌注液體不足	3．重新灌注液體
	4．吸入管路有雜物堵塞	4．清除堵塞雜物
	5．泵反轉	5．調整轉向
	6．吸上高度太高	6．降低安裝高
流量或揚程不足	1．葉輪損壞	1．更換葉輪
	2．轉速不夠	2．檢查電機和供電線路
	3．管路內有雜物堵塞	3．清除堵塞雜物
	4．輸送易揮發介質，產生氣蝕	4．增加灌注壓力
軸承發熱	1．輸送介質比重過大	1．降低粘度或增加灌注壓力
	2．泵軸線與電機軸線誤差過大	2．重新調整
	3．有機械摩擦	3．檢查何處摩擦，進行檢修
泵振動和噪聲	1．泵軸線與電機軸線誤差過大	1．重新調整
	2．吸上高度大，產生氣蝕	2．降低安裝高度
	3．有機械摩擦	3．檢查何處磨損，進行檢修
密封泄漏嚴重	1．軸端卡環間隙過大，卡環松	1．調整卡環螺釘
	2．吸上高度太高，產生氣蝕	2．降低安裝高度
	3．機械密封動、靜環磨損，彈簧壓力小	3．更換磨損材料，調整彈簧
	4．機械密封動、靜環吻合不好	4．調整動、靜環
