水泵主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，也可輸送液、氣混合物及含懸浮固體物的液體。水泵分多種形式的，現就工作原理分述如下：

　　推薦閱讀：《離心式清水泵檢修是門功課,學習了!》

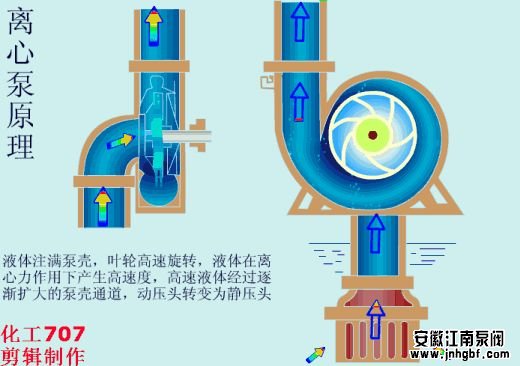

　　離心式水泵的工作原理：

　　葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都得到提高，從而能夠被輸送到高處或遠處。葉輪裝在一個螺旋形的外殼內，當葉輪旋轉時，流體軸向流入，然后轉90度進入葉輪流道并徑向流出。葉輪連續旋轉，在葉輪入口處不斷形成真空，從而使流體連續不斷地被水泵吸入和排出。

　　軸流式水泵工作原理：

　　旋轉葉片的擠壓推進力使流體獲得能量，升高其壓能和動能，葉輪安裝在圓筒形(風機為圓錐形)水泵殼內,當葉輪旋轉時，流體軸向流入，在葉片葉道內獲得能量后，沿軸向流出。軸流式水泵適用于大流量、低壓力，制冷系統中常用作循環水水泵。

　　往復水泵的工作原理：

　　利用偏心軸的轉動通過連桿裝置帶動活塞的運動，將軸的圓周轉動轉化為活塞的往復運動?；钊粩嗤鶑?fù)運動，水泵的吸水與壓水過程就連續不斷地交替進行。

　　水環式真空水泵的工作原理：

　　水環式真空水泵葉片的葉輪偏心地裝在圓柱形水泵殼內。水泵內注入一定量的水。葉輪旋轉時，將水甩至水泵殼形成一個水環，環的內表面與葉輪輪轂相切。由于水泵殼與葉輪不同心，右半輪轂與水環間的進氣空間4逐漸擴大，從而形成真空，使氣體經進氣管進入水泵內進氣空間。隨后氣體進入左半部，由于轂環之間容積被逐漸壓縮而增高了壓強，于是氣體經排氣空間及排氣管被排至水泵外。

　　羅茨真空水泵的工作原理：

　　羅茨水泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與水泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在水泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出水泵外。

　　旋片式真空水泵的工作原理 ：

　　旋片式真空水泵(簡稱旋片水泵)是一種油封式機械真空水泵。其工作壓強范圍為101325~1.33×10-2(Pa)屬于低真空水泵。它可以單獨使用，也可以作為其它高真空水泵或超高真空水泵的前級水泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。

　　旋片水泵主要由水泵體、轉子、旋片、端蓋、彈簧等組成。在旋片水泵的腔內偏心地安裝一個轉子，轉子外圓與水泵腔內表面相切(二者有很小的間隙)，轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與水泵腔的內壁保持接觸，轉子旋轉帶動旋片沿水泵腔內壁滑動。

　　兩個旋片把轉子、水泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分。當轉子按箭頭方向旋轉時，與吸氣口相通的空間A 的容積是逐漸增大的，正處于吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處于排氣過程。居中的空間B的容積也是逐漸減小的，正處于壓縮過程。由于空間A的容積是逐漸增大(即膨脹)，氣體壓強降低，水泵的入口處外部氣體壓強大于空間A內的壓強，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，較后與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中。由水泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級)，由低真空級抽走，再經低真空級壓縮后排至大氣中，即組成了雙級水泵。這時總的壓縮比由兩級來負擔，因而提高了極限真空度。

　　齒輪水泵的工作原理：

　　齒輪水泵具有一對互相嚙合的齒輪，如圖所示，齒輪主動輪固定在主動軸上，軸的一端伸出殼外由原動機驅動，另一個齒輪從動輪裝在另一個軸上，齒輪旋轉時，液體沿吸油管進入到吸入空間，沿上下殼壁被兩個齒輪分別擠壓到排出空間匯合(齒與齒嚙合前)，然后進入壓油管排出。

　　螺桿水泵的工作原理：

　　螺桿水泵乃是一種利用螺桿相互嚙合來吸入和排出液體的回轉式水泵。螺桿水泵的轉子由主動螺桿(可以是一根，也可有兩根或三根)和從動螺桿組成。主動螺桿與從動螺桿做相反方向轉動，螺紋相互嚙合，流體從吸入口進入，被螺旋軸向前推進增壓至排出口。此水泵適用于高壓力、小流量。制冷系統中常用作輸送軸承潤滑油及調速器用油的油水泵。

　　噴射水泵的工作原理：

　　將高壓的工作流體，由壓力管送入工作噴嘴，經噴嘴后壓能變成高速動能，將噴嘴外圍的液體(或氣體)帶走。此時因噴嘴出口形成高速使擴散室的喉部吸入室造成真空，從而使被抽吸流體不斷進入與工作流體混合，然后通過擴散室將壓力稍升高輸送出去。由于工作流體連續噴射，吸入室繼續保持真空，于是得以不斷地抽吸和排出流體。工作流體可以為高壓蒸汽，也可為高壓水，前者稱為蒸汽噴射水泵，后者稱為射水抽氣器。這種水泵在制冷系統中較為少見。

　　氣動隔膜水泵的工作原理：

　　以壓縮空氣為驅動的動力，屬于由膜片往復動作造成容積變化的容積水泵;氣動隔膜水泵有兩個對稱的工作腔，腔內分別裝有靠連桿連接的彈性隔膜;壓縮空氣在氣閥引導下進入一端腔體內推動隔膜壓出物料腔的物料，同時連桿帶動另一端隔膜同方向運動，氣動隔膜水泵腔內的空氣從排氣口排出，同時物料腔吸入物料;當氣動隔膜水泵中間體的活塞至行程終點時，配氣閥自動引導壓縮空氣進入另一端隔膜腔，推動隔膜朝反方向運動;由此兩個隔膜的同步往復動作。氣動隔膜水泵的物料腔分別設置了單向球閥，由于隔膜往復動作造成物料腔的容積改變，強制單向球閥交替開啟或關閉運動迫使物料不斷排出。

　　氣動隔膜水泵原理可簡單理解為：在壓縮空氣驅動下依靠雙隔膜一吸一排，完成物料的輸送;正是氣動隔膜水泵原理簡單，所以得到廣泛使用。
